アウディA4アバント （8K） のアース（GND）として使用できるポイントを紹介いたします。



メーカー推奨の接続場所と異なるかもしれませんので、自己責任で作業の実施をお願いいたします。



2021年の8月から、これから紹介する接続方法でアースを取っていますが、今のところ不具合はありません。（ドライブレコーダー設置）





アース（GND）の接続場所について

この方法でもアース（GND）は取れますが、、

私は、一度このようにアース接続をさせました。





強いて問題があるとすれば、端子をかませているために、ナットが完全に締まらなかったんですよね。（十分かたく締まっているのですが）



この場所を見るのは、自分を除けばおそらく整備士くらいだし、これでもアースとして十分使用できたので、数週間はこのように接続させていました。



しかし、個人的に試行錯誤した結果、他の方法を思いついたので、その接続方法を紹介いたします。



事前に準備が必要なもの

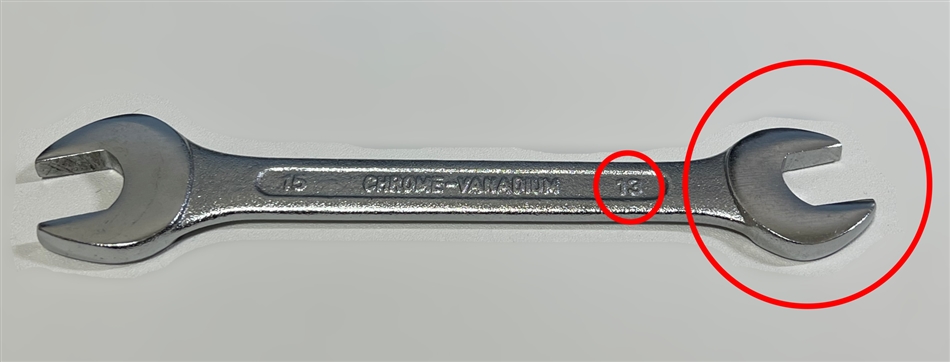

スパナ　13mm

スパナ　13mm x 1本



六角ナットを締める際に使用します。

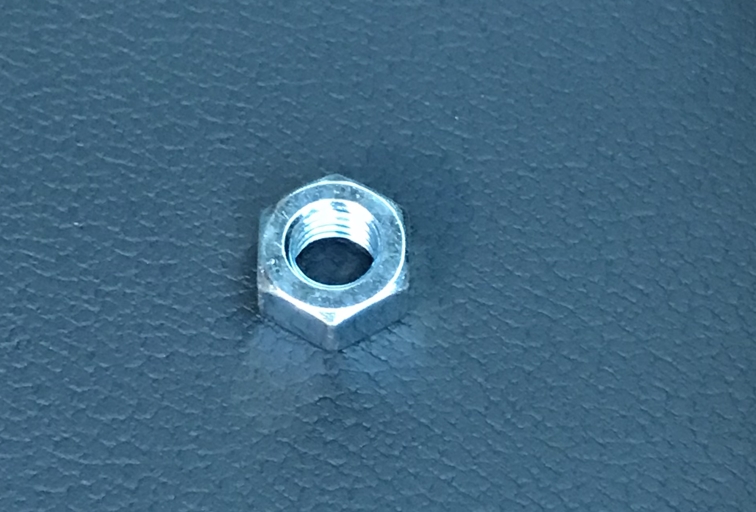

六角ナット M8

六角ナット M8 x 1個

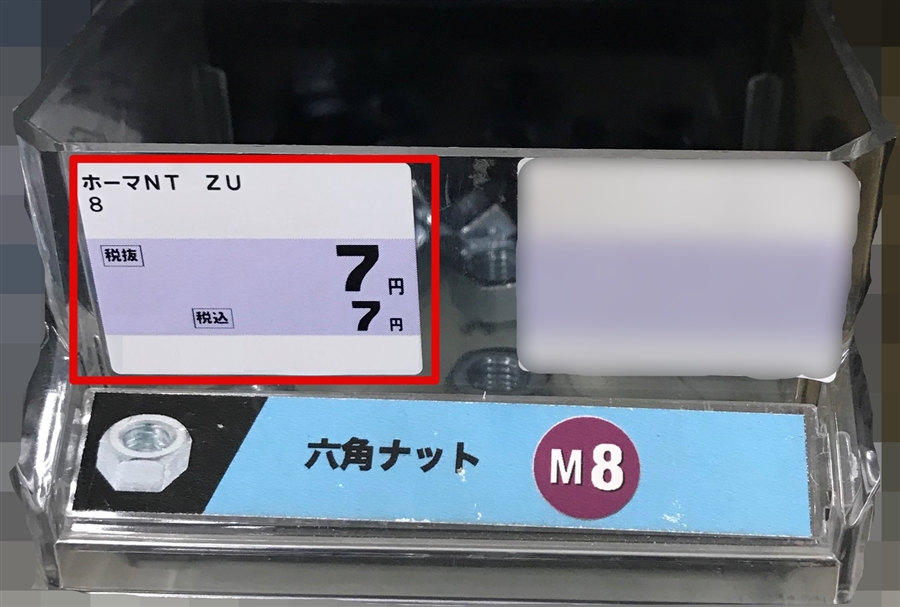

コーナンで1個7円（税込）で売っていました。

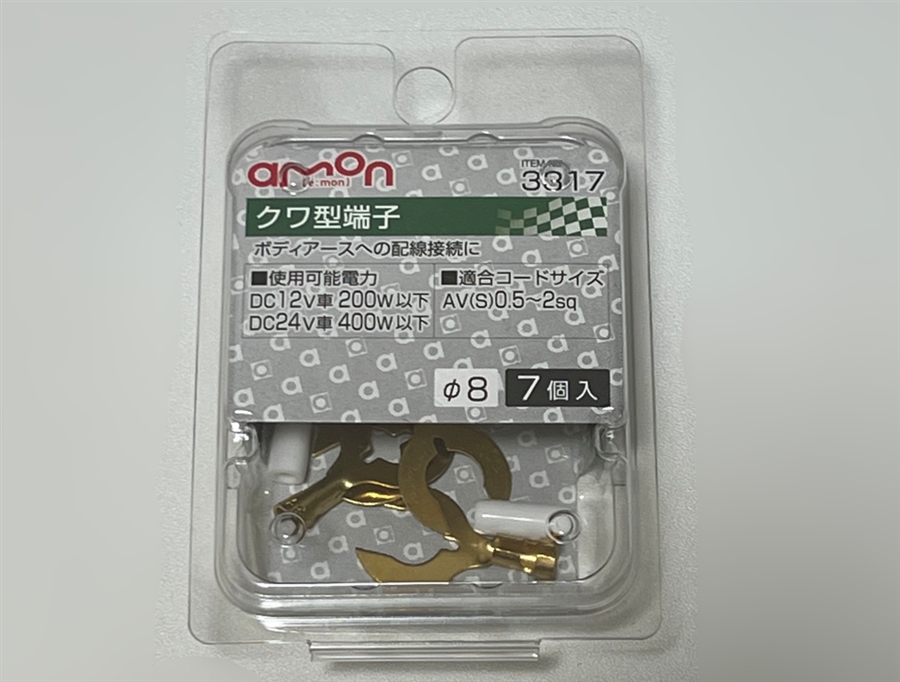

クワ型端子（穴径φ8）

クワ型端子（穴径φ8） x 1個



国産車では、穴径φ6で接続することが多いですが、必ず、穴径φ8のものを準備してください。



穴径φ6の端子ですと、取り付ける事ができませんのでご注意ください。

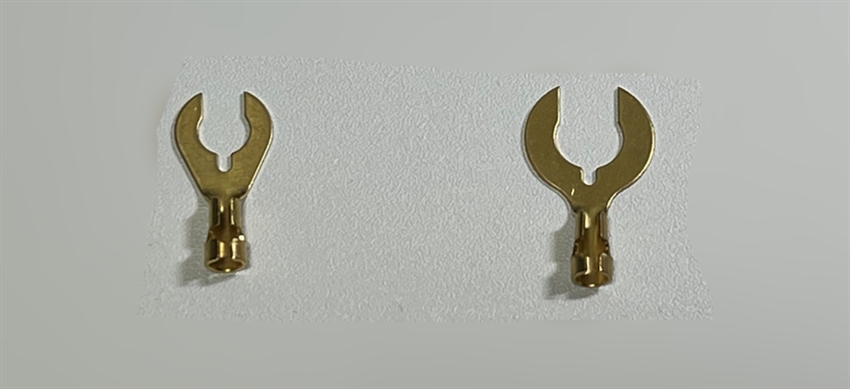

左がφ6で、右がφ8です。こうやって見ると結構大きさが違いますよね。





アース（GND）の接続方法

場所自体は、先ほど紹介したところと同じですが、接続方法が少し異なります。



接続方法について、説明していきます。



※接続前に、検電テスター等でアース（GND）として使えるか確認されることをおすすめします。



カバーを取る

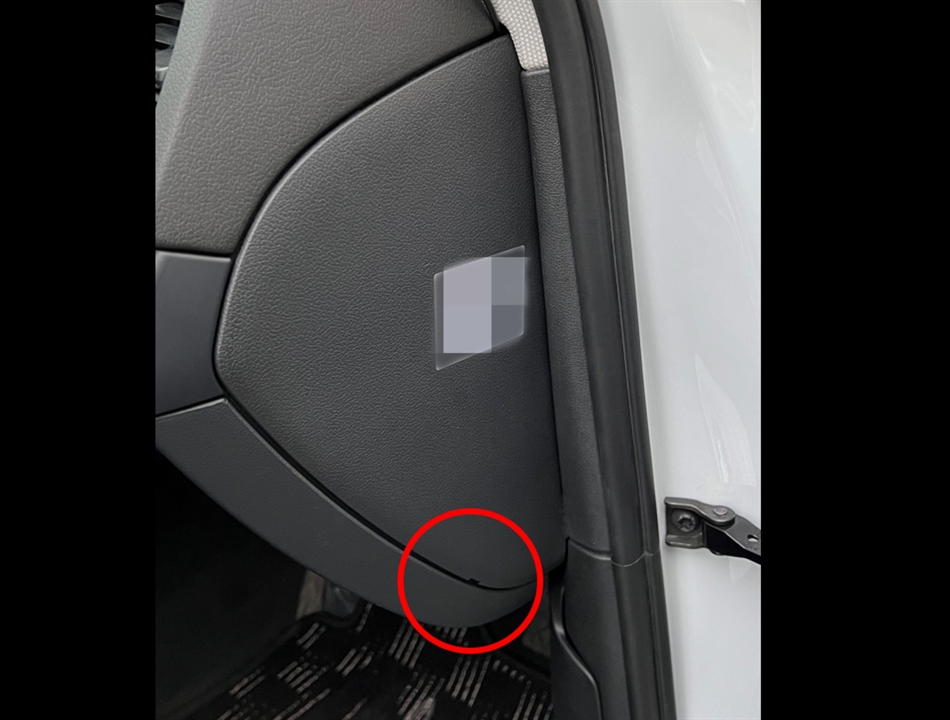

運転席ドアを開けると、写真のようなカバーがありますので、取り外します。



赤丸部分にパネルはがし等を入れたら、取り外しやすいと思います。

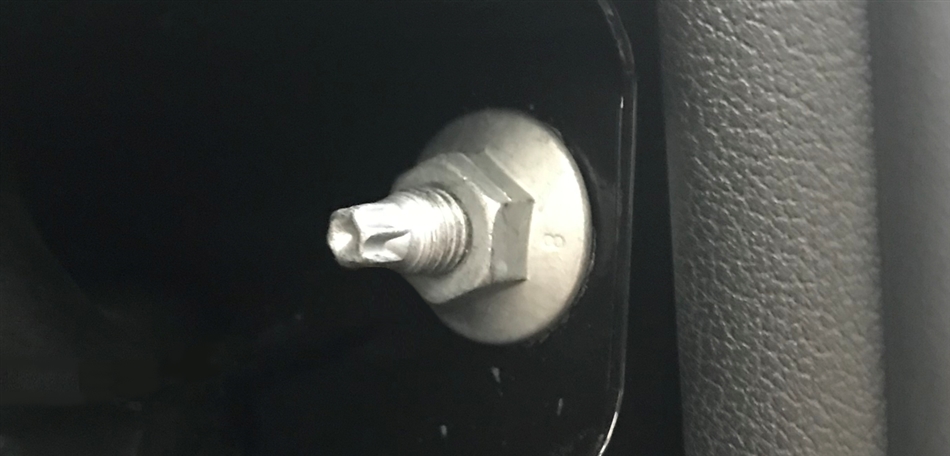

上部に端子がある

このような端子がありますので、ここにアース（GND）の配線を接続していきます。



この部分のネジは、太さが8mmのため、穴径φ6のクワ型端子は、はめ込むことができませんのでご注意ください。







クワ型端子を挟みながらナットでとめる

穴径φ8のクワ型端子、手で押さえながら、13mmのスパナで締めて行きます。

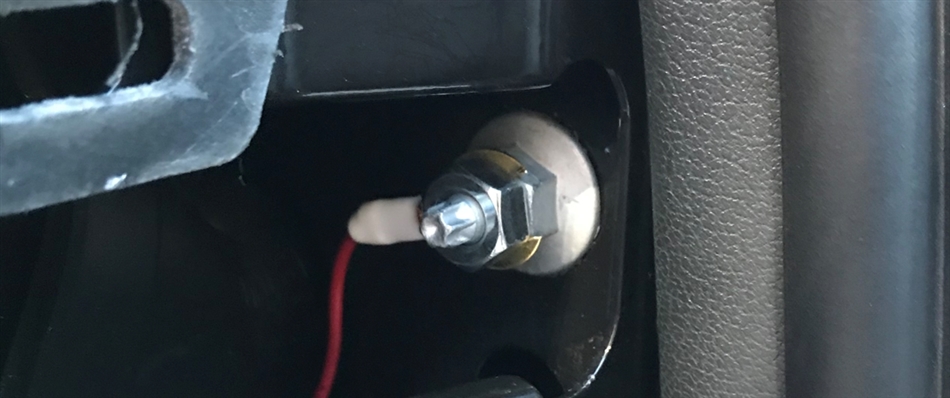

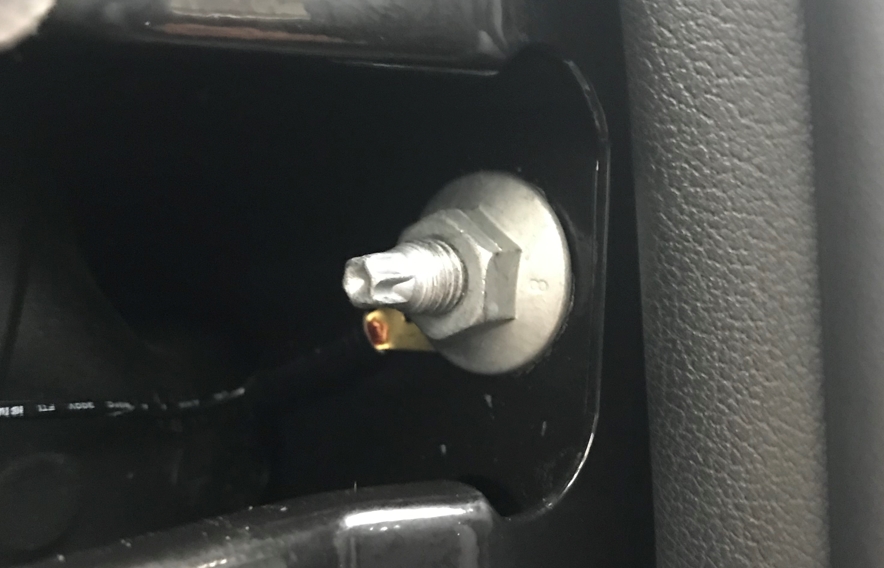

そうしたら、下記写真のようになります。.





定期的に、ナットが緩んでいないか確認しましょう。





まとめ

アウディA4アバント （8K） のアース（GND）の接続方法を紹介いたしました。



DIYは自己責任でお願いします。
